Productdetails:
|
| Type: | Ceramische Condensatoren | Nominale spanning: | 2kv |
|---|---|---|---|
| Lengte: | 3.2 ±0.15 mm | Capacitieve weerstandswaaier (uF): | 100pF ~ 33nF |
| Pakkettype: | De oppervlakte zet op | Capacitieve weerstandstolerantie: | ±10% |
| Deklaagmeature: | 1206 (3216M) | Eigenschap: | consumptie, hoge frequentiekring |
| Toepassing: | filter die omleiding loskoppelen | Wijd: | 1.6 ±0.15mm |
| Markeren: | Hoogspannings Ceramische Multilayer Condensatoren,2KV ceramische Multilayer Condensatoren,2KV monolithische Ceramische Condensator |
||

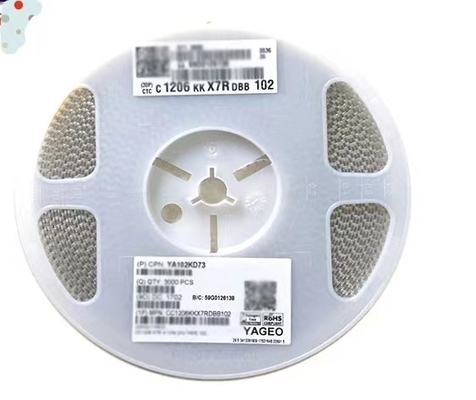

Condensatoren 1206 X7R 102K/2KV van hoogspannings Ceramische Miltilayer
| Specificatieoverzicht | |||||
|
Beschrijving |
TC code |
Reeks |
Capacitieve weerstandswaaier |
Voltagewaaier |
Grootte |
|
Afzonderlijk |
NP0 |
Algemeen doel | 0,22 pF aan 33 N-F | 16 V aan 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Algemeen doel |
0,22 pF aan 22 N-F |
50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Middelgroot voltage | 0,47 pF aan 22 N-F | 100 V aan 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Hoogspanning |
0,47 pF aan 2,7 N-F |
1 kV, 2 kV, 3 kV |
1206, 1210, 1808, 1812 |
||
| Hoge frequentie | 0,22 pF aan 8,2 pF | 50 V | 0402, 0603, 0805 | ||
| Microgolf | 0,47 pF aan 47 pF | 50 V | 0603, 0805, 1206 | ||
|
X7R |
Algemeen doel & Hoge capacitieve weerstand |
100 pF aan 22 µF |
6.3 V aan 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Middelgroot voltage | 100 pF aan 1 µF | 100 V aan 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Hoogspanning | 100 pF aan 33 N-F | 1 kV aan 3 kV | 1206, 1210, 1808, 1812 | ||
| Lage inductantie | 10 N-F aan 220 N-F | 10 V aan 50 V | 0306, 0508, 0612 | ||
|
X5R |
Algemeen doel & Hoge capacitieve weerstand |
10 N-F aan 100 µF |
6.3 V aan 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Algemeen doel & Hoge capacitieve weerstand | 4.7 N-F aan 47 µF | 6.3 V aan 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Veiligheidscertificatie product |
NP0 | Het type van hoogspanningssc | 2.0 pF aan 470 pF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Het type van hoogspanningssc | 150 pF aan 1,5 N-F | X1/Y2, X2/Y3 | 1808, 1812 | |
|
C-series |
NP0 | 4C series | 10 pF aan 470 pF | 50 V | 0508, 0612 |
| X7R | 4C series | 180 pF aan 100 N-F | 16 V aan 50 V | 0508, 0612 | |
| Y5V | 4C series | 10 N-F aan 100 N-F | 25 V | 0612 | |
| Gevaldimensies | |||||||
| Afzonderlijke condensatoren - Algemeen doel | |||||||
|
|
De benoeming van de gevalgrootte | Afmetingen in mm | |||||
| Op duim-gebaseerd | Metrisch | L1 | W | L2 / L3 min | L2 / L3 maximum | L4 min | |
| 0201 | 0603M | 0,6 ±0.03 | 0,3 ±0.03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005M | 1.0 ±0.05 | 0,5 ±0.05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608M | 1.6 ±0.10 | 0,8 ±0.10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012M |
2.0 ±0.10 (1) | 1.25 ±0.10 (1) | 0,25 | 0,75 | 0,55 | |
| 2.0 ±0.20 (2) | 1.25 ±0.20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216M |
3.2 ±0.15 (1) | 1.6 ±0.15 (1) | 0,25 | 0,75 | 1.40 | |
| 3.2 ±0.30 (2) | 1.6 ±0.20 (2) | 0,25 | 0,75 | 1.40 | |||
|
1210 |
3225M |
3.2 ±0.20 (1) | 2.5 ±0.20 (1) | 0,25 | 0,75 | 1.40 | |
| 3.2 ±0.40 (2) | 2.5 ±0.30 (2) | 0,25 | 0,75 | 1.40 | |||
| 1808 | 4520M | 4.5 ±0.40 | 2.0 ±0.30 | 0,25 | 0,75 | 2.20 | |
|
1812 |
4532M |
4.5 ±0.20 (1) | 3.2 ±0.20 (1) | 0,25 | 0,75 | 2.20 | |
| 4.5 ±0.40 (2) | 3.2 ±0.40 (2) | 0,25 | 0,75 | 2.20 | |||
| Dikteklassen en verpakkingshoeveelheden | ||||||||
|
Beschrijving |
Groottecode |
Dikteclassificatie (mm) | Hoeveelheid per spoel |
Hoeveelheid per bulkgeval |
||||
|
Bandbreedte |
180 mm/7“ | 330 mm/13“ | ||||||
| Document | Blaar | Document | Blaar | |||||
|
Afzonderlijke condensatoren |
0201 | 0,3 ±0.03 |
8 mm |
15 000 | - | 50 000 | - | - |
| 0402 | 0,5 ±0.05 | 10 000 | - | 50 000 | - | 50 000 | ||
| 0603 | 0,8 ±0.1 | 4 000 | - | 15 000 | - | 15 000 | ||
|
0805 |
0,6 ±0.1 | 4 000 | - | 20 000 | - | 10 000 | ||
| 0,85 ±0.1 | 4 000 | - | 15 000 | - | 8 000 | |||
| 1.25 ±0.2 | - | 3 000 | - | 10 000 | 5 000 | |||
|
1206 |
0,6 ±0.1 | 4 000 | - | 20 000 | - | - | ||
| 0,85 ±0.1 | 4 000 | - | 15 000 | - | - | |||
| 1.00 / 1.15 ±0.1 | - | 3 000 | - | 10 000 | - | |||
| 1.25 ±0.2 | - | 3 000 | - | 10 000 | - | |||
| 1.6 ±0.15 | - | 2 500 | - | 10 000 | - | |||
| 1.6 ±0.2 | - | 2 000 | - | 10 000 | - | |||
|
1210 |
0.6 / 0,7 ±0.1 | - | 4 000 | - | 15 000 | - | ||
| 0,85 ±0.1 | - | 4 000 | - | 10 000 | - | |||
| 1.0 ±0.15 | - | 3 000 | - | 10 000 | - | |||
| 1.15 ±0.1 | - | 3 000 | - | 10 000 | - | |||
| 1.15 ±0.15 | - | 3 000 | - | 10 000 | - | |||
| 1.25 ±0.2 | - | 3 000 | - | - | - | |||
| 1.5 ±0.1 | - | 2 000 | - | - | - | |||
| 1.6 / 1.9 ±0.2 | - | 2 000 | - | - | - | |||
| 2.0 ±0.2 | - | 2 000 000/1 | - | - | - | |||
| 2.5 ±0.2 | - | 1 000/500 | - | - | - | |||
|
1808 |
1.15 ±0.15 |
12 mm |
- | 3 000 | - | - | - | |
| 1.25 ±0.2 | - | 3 000 | - | - | - | |||
| 1.35 ±0.15 | - | 2 000 | - | - | - | |||
| 1.5 ±0.1 | - | 2 000 | - | - | - | |||
| 1.6 ±0.2 | - | 2 000 | - | 8 000 | - | |||
| 2.0 ±0.2 | - | 2 000 | - | - | - | |||
|
1812 |
0.6 / 0,85 ±0.1 | - | 2 000 | - | - | - | ||
| 1.15 ±0.1 | - | 1 000 | - | - | - | |||
| 1.15 ±0.15 | - | 1 000 | - | - | - | |||
| 1.25 ±0.2 | - | 1 000 | - | - | - | |||
| 1.35 ±0.15 | - | 1 000 | - | - | - | |||
| 1.5 ±0.1 | - | 1 000 | - | - | - | |||
| 1.6 ±0.2 | - | 1 000 | - | - | - | |||
| 2.0 ±0.2 | - | 1 000 | - | - | - | |||
|
Lage inductantie |
0306 | 0,5 ±0.1 |
8 mm |
4 000 | - | 15 000 | - | - |
| 0508 | 0,85 ±0.1 | 4 000 | - | 15 000 | - | - | ||
| 0612 | 0,85 ±0.1 | 4 000 | - | 15 000 | - | - | ||
|
Series |
0508 | 0,6 ±0.1 | 4 000 | - | - | - | - | |
| 0612 | 0,8 ±0.1 | 4 000 | - | - | - | - | ||
